人体红外传感器吸顶版

内蒙古德明电子科技有限公司产品解决方案联系电话：15384841043张工

参数

DM-CG-S/T-001-A8130非接触式测量，使用时探测器安装在现场吸顶式或壁挂式侧装固定，当人体进入到探测区域即可发送继电器开关量报警信号，按照标准MODBUS-RTU通信协议RS485数字信号输出上传，能兼容组态王等多种上位机组态软件，易与第三方设备配套。可广泛用于智能商厦、公厕、车站码头等物联网环境监测领域。

产品介绍

1、概述

人体红外传感器吸顶版采用红外光电漫反射原理，非接触式测量，使用时探测器安装在现场吸顶式或壁挂式侧装固定，当人体进入到探测区域即可发送继电器开关量报警信号，按照标准MODBUS-RTU通信协议RS485数字信号输出上传，能兼容组态王等多种上位机组态软件，易与第三方设备配套。可广泛用于智能商厦、公厕、车站码头等物联网环境监测领域。

2、主要技术指标

直流供电	DC12V
工作环境	-10~50度，5~95%RH
参数	红外光电探头（发送端、接收端一体式，漫反射原理）；主动感应；安装方式：吸顶式，垂直测量；测量范围：0.2-3米；探测角度：＜110度
供电方式	RS485输出	Modbus-RTU协议

3、安装与调试

3.1外形尺寸：12cm*12cm*4.2cm

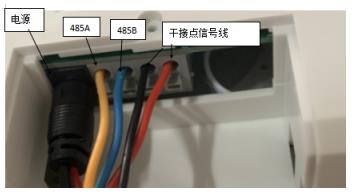

接线说明

②黑线：干接点信号线（继电器）线缆定义：①红线：干接点信号线（继电器）

③黄线：RS485-A

④蓝线：RS485-B

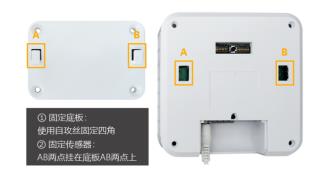

3.3吸顶壳安装方法

吸顶壳安装方法
