DM-CG-S/T-001-A8130非接触式测量,使用时探测器安装在现场吸顶式或壁挂式侧装固定,当人体进入到探测区域即可发送继电器开关量报警信号,按照标准MODBUS-RTU通信协议RS485数字信号输出上传,能兼容组态王等多种上位机组态软件,易与第三方设备配套。可广泛用于智能商厦、公厕、车站码头等物联网环境监测领域。
1、概述
人体红外传感器吸顶版采用红外光电漫反射原理,非接触式测量,使用时探测器安装在现场吸顶式或壁挂式侧装固定,当人体进入到探测区域即可发送继电器开关量报警信号,按照标准MODBUS-RTU通信协议RS485数字信号输出上传,能兼容组态王等多种上位机组态软件,易与第三方设备配套。可广泛用于智能商厦、公厕、车站码头等物联网环境监测领域。
热释电传感器可以感应人体温释放的热辐射,菲尼尔透镜则可以收集和聚焦人体释放红外线。
当有人出现在感应范围内时,菲尼尔透镜将人体热量释放出来的红外辐射聚焦到热释电传感器上,再由热释电传感器输出一个控制型号到后段电路,实现灯的亮灭控制。
工作原理
但凡有温度的物体都会对外产生热辐射,不同的温度物体所辐射的波长也不同,而人体都有恒定的体温,因此会辐射出一种特定长度红外线,而PIR人体红外感应器能接受感应到这种波长,导致电流变化,触发报警。
红外热释电人体感应传感器是靠探测人体发射的红外线而工作的。

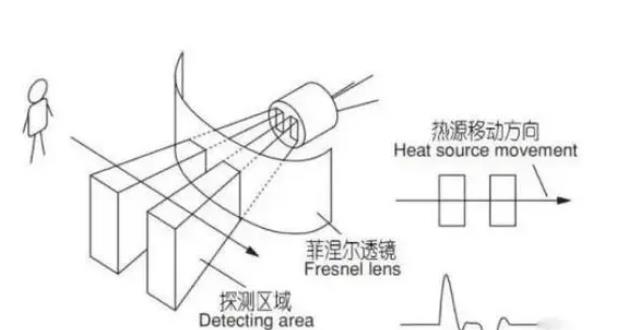

主要原理是:人体发射的10μm左右的红外线通过菲涅尔透镜增强后聚集到热释电元件PIR(被动式红外)探测器上,当人活动时,红外辐射的发射位置就会发生变化,该元件就会失去电荷平衡,发生热释电效应向外释放电荷,红外传感器将透过菲涅尔透镜的红外辐射能量的变化转换成电信号,即热电转换。
非接触式测量,使用时探测器安装在现场吸顶式或壁挂式侧装固定,当人体进入到探测区域即可发送继电器开关量报警信号,按照标准MODBUS-RTU通信协议RS485数字信号输出上传,能兼容组态王等多种上位机组态软件,易与第三方设备配套。可广泛用于智能商厦、公厕、车站码头等物联网环境监测领域。
