微差压变送器用于测量炉内压等微小差压，然后转变成4～20mA DC信号输出。智能型微差压变送器也可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。现场调整式智能差压变送器是本公司根据现场要求研制开发的新产品，可脱离手操器，通过按键方式实现现场调零、组态等操作。
以下为微差压变送器的技术解决方案，涵盖高精度测量、工业级稳定性和智能化管理功能：
一、核心需求与挑战
- 测量范围：0-10kPa（典型值） | 精度：±0.075%FS（高端型号）
- 介质兼容：气体/液体 | 过载保护：200%量程不损坏
- 工业环境：-40℃~85℃工作温度 | IP67防护等级
二、硬件设计要点
-
传感核心
- MEMS压阻芯片：
- 硅谐振式传感器（如横河EJA系列）
- 温度补偿算法（-0.02%FS/℃温漂）
- 隔离膜片：316L不锈钢/哈氏合金，防腐蚀设计
-
信号处理
- 24位ADC采样，0.01%线性度
- 4-20mA+HART/RS485双输出（支持Modbus RTU）
-
机械结构
- 双法兰结构（1/4"NPT或DN25法兰）
- 防爆认证：Ex ia IIC T6（本安型）
三、典型应用场景
| 行业 |
应用案例 |
特殊要求 |
| HVAC系统 |

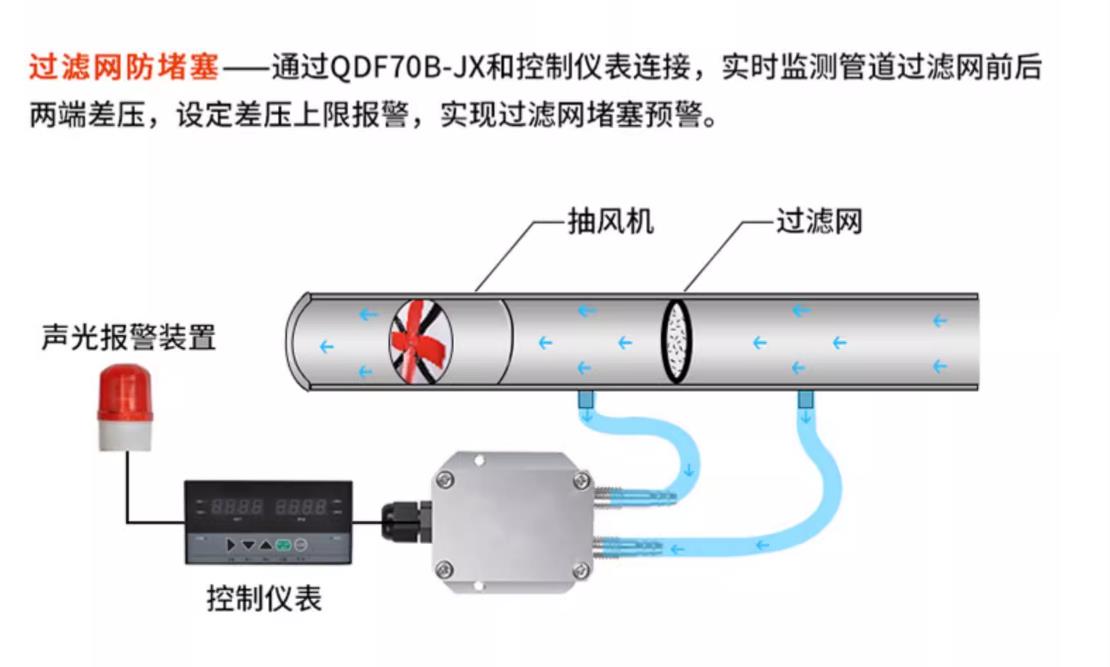

过滤器压差监测 |
长期稳定性（<0.1%/年漂移） |
| 制药洁净室 |

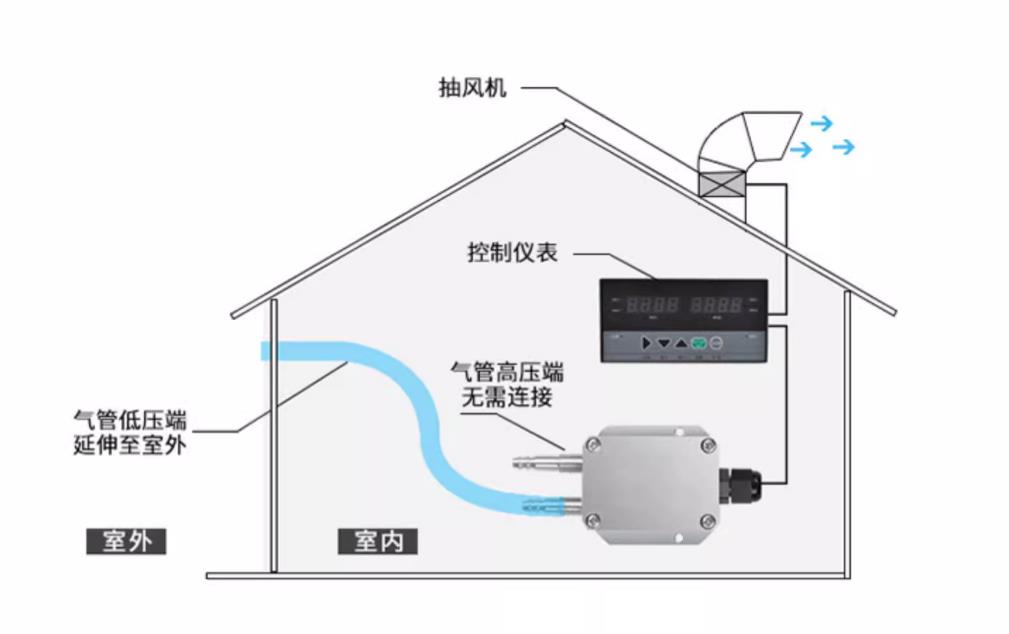

房间压差控制（±5Pa精度） |
GMP合规，无菌材质 |
| 锅炉燃烧控制 |
风压调节（抗高温设计） |
耐100℃瞬时冲击 |
四、智能化功能实现
-
自诊断技术
- 膜片破裂预警（通过电容值突变检测）
- 零点自动校准（每24小时触发）
-
云端管理
支持OPC UA协议对接SCADA系统
五、选型对比指南
| 型号 |
量程范围 |
精度 |
输出信号 |
价格区间 |
| 罗斯蒙特3051S |
0-1kPa |
±0.05%FS |
4-20mA+HART |
高端 |
| 魏德米勒PS4 |
0-10kPa |
±0.1%FS |
RS485 |
中端 |
| 国产替代方案 |
0-5kPa |
±0.2%FS |
4-20mA |
经济型 |
六、安装与维护
-
安装规范
- 导压管倾斜≥8°（气体测量防积液）
- 振动场合需加装脉冲阻尼器
-
故障处理
- 零点漂移：检查导压管堵塞/泄漏
- 输出波动：排查电源干扰（建议加装EMC滤波器）
七、行业标准认证
- 安全认证：SIL2（IEC 61508） | ATEX | CE
- 计量标准：JJG 882-2019《压力变送器检定规程》
系统可扩展差压流量计功能（伯努利方程计算），如需具体选型计算书或PID控制回路集成方案，可提供详细技术文档。
