内蒙古德明电子科技有限公司产品解决方案 联系电话：15384841043张工
本方案通过部署智能气体传感器、构建可靠传输网络、搭建中心管理平台并联动应急处置设备，实现对有毒、可燃、窒息性等危险气体的7x24小时不间断监测。系统能够在气体泄漏浓度达到危险阈值前发出预警，并自动触发应急响应，有效防范中毒、火灾、爆炸等恶性事故，保障生命财产安全。
系统采用分层设计，逻辑清晰，扩展性强。
图表
核心组件
传感器矩阵：
电化学传感器（H₂S/CO/Cl₂）检测限0.1ppm，误差<±2%FS
PID光离子检测器（VOCs）量程0.1-2000ppm，紫外差分模块（SO₂/NO₂）分辨率0.01ppm
预处理单元：旋风除尘+疏水膜过滤+冷凝除湿，适应95%RH高湿环境
控制器：STM32F103或工业PLC，支持Modbus RTU/HJ 212协议
五、合规性与效果
标准符合：满足GB 14554（恶臭排放）、GBZ 1（工业卫生）等要求
实测指标：某石化园区H₂S误报率从20%降至1.5%，泄漏响应时间缩短至5分钟内
如需特定协议配置（如HJ 212参数设置）或传感器选型优化，可进一步细化方案。
有害气体是指对人和生态环境有害的气体和蒸气。随着我国工业的迅速发展，大量的有毒气体进入大气环境，这些有害气体将会对人们的生活造成一定的危害。而人们也意识到了这一问题，所以他们开始对有毒气体进行测试，以便于根据现场的具体情况，灵活的组网，并且在大规模的实施中，还需要通过物联网的帮助，来收集有毒气体的浓度并实时监测。
有害气体检测系统
一、行业现状
有害气体是指对人和生态环境有害的气体和蒸气。随着我国工业的迅速发展，大量的有毒气体进入大气环境，这些有害气体将会对人们的生活造成一定的危害。而人们也意识到了这一问题，所以他们开始对有毒气体进行测试，以便于根据现场的具体情况，灵活的组网，并且在大规模的实施中，还需要通过物联网的帮助，来收集有毒气体的浓度并实时监测。
二、产品描述

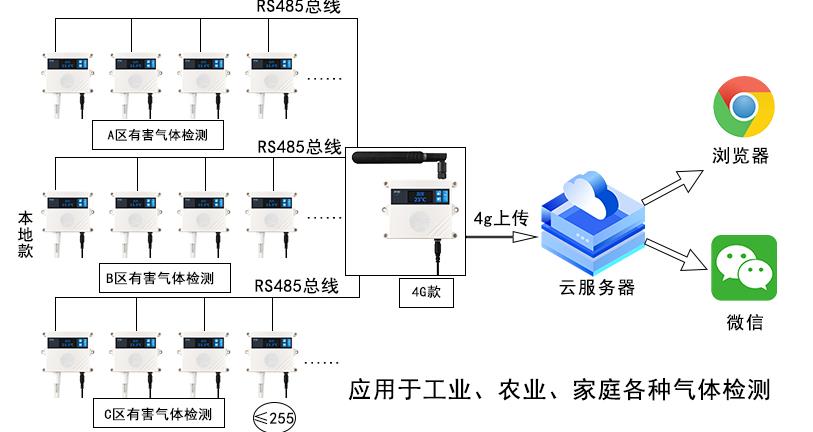

支持自动校准，采集的数据实时发送到服务器上，通过手机电脑等可以实时查看数据，实时监控，自由控制，支持RS-485通讯和DC 9 -36V，可以多点检测形成一个系统。
如图（作为参考）
感知层：负责采集气体浓度数据，是系统的“嗅觉神经”。
网络传输层：负责数据的稳定传输，是系统的“神经网络”。
平台应用层：负责数据的处理、分析和决策，是系统的“大脑”。
执行与展示层：负责执行指令和展示信息，是系统的“手脚”和“窗口”。
| 检测气体类型 | 检测原理 | 特点 | 适用场景 |
|---|---|---|---|
| 可燃气体 （如甲烷、氢气） |
催化燃烧 | 对可燃气体广谱响应，性价比高。 | 石油、化工、燃气站等存在可燃气泄漏风险的区域。 |
| 有毒气体 （如一氧化碳、硫化氢） |
电化学 | 灵敏度高、响应快、功耗低。 | 污水处理、矿井、实验室、冶炼厂等存在特定有毒气体的环境。 |
| 挥发性有机物 （如苯、甲醛） |
光离子化 | 响应极快，可用于应急检测。 | 喷涂车间、石化装置区、环保监测。 |
| 氧气 （缺氧或富氧） |
电化学 | 监测环境中氧气浓度。 | 密闭空间（储罐、地下室）、氮气吹扫区域。 |
| 多种气体复合 | 多种原理组合 | 一台设备同时监测多种气体。 | 综合性的化工园区、应急响应、人员进入密闭空间前的环境评估。 |
关键参数考量：
量程与分辨率：覆盖安全范围并能识别微小变化。
精度与响应时间：确保数据准确，并能快速响应泄漏。
防护等级：至少IP65，防尘防水，适应工业环境。
防爆等级：在危险区域必须选用符合Ex d IIC T6 Gb等标准的防爆产品。
按气体密度布点：
比空气轻的气体（如甲烷、氢气）：安装在泄漏源上方（距顶棚0.3-0.6m）。
比空气重的气体（如硫化氢、VOCs）：安装在泄漏源下方（距地面0.3-0.6m）。
与空气密度相近的气体（如一氧化碳）：安装在人员呼吸带高度（距地面1.5-1.8m）。
按风险源布点：
泄漏源附近：阀门、法兰、泵、压缩机等密封点。
气体聚集区：地下室、电缆沟、坑道、下水道等通风不良处。
人员密集或出入口：控制室、车间办公室、厂区出入口。
全局可视化监控
一张图总览：在厂区/车间地图上，实时显示所有监测点的气体浓度、设备状态（正常/预警/报警/故障）。
3D建模：对于复杂装置，可在3D模型上精准定位，直观展示气体扩散模拟。
智能多级报警管理
报警阈值：设置低报（预警，提醒检查）、高报（危险，立即处置）两级阈值。
报警联动：一旦触发报警，系统自动执行预设动作：
启动现场声光报警器，警示人员疏散。
自动开启事故通风风机，降低气体浓度。
联动视频监控，自动弹出实时画面进行确认。
推送报警信息至相关负责人手机APP、短信、语音电话。
数据分析与决策支持
历史数据追溯：查询任意测点、任意时段的历史曲线，用于事故分析。
泄漏趋势预测：基于大数据分析，识别微小泄漏的早期趋势，实现预测性预警。
设备健康管理：监控传感器寿命、校准到期时间、零点漂移，提前生成维护工单。
运维与合规管理
电子巡检：生成巡检任务，巡检人员通过手持终端扫码打卡，记录巡检结果。
合规报表：自动生成符合安监、环保部门要求的运行报表、报警统计报表。
| 应用场景 | 核心监测气体 | 推荐配置 | 特殊要求 |
|---|---|---|---|
| 城市地下管网 | 甲烷（CH₄）、硫化氢（H₂S）、一氧化碳（CO） | NB-IoT无线探测器 + 云平台 | 超长电池寿命（5-10年），高防护等级（IP68）。 |
| 化工园区 | 根据园区内企业涉及的物料确定（如VOCs、氯气、氨气等） | 固定式探测器（有线/LoRa） + 便携式检测仪 + 无人机巡测 + 园区级指挥平台 | 建立区域联防联控机制，实现园区整体风险管控。 |
| 实验室 | 挥发性有机物（VOCs）、氧气（O₂） | 壁挂式复合气体探测器 + 本地声光报警 | 探测器需具备数据记录功能，满足GLP/GMP规范。 |
| 污水处理厂 | 硫化氢（H₂S）、甲烷（CH₄）、氧气（O₂） | 防爆型固定探测器（安装在格栅间、污泥脱水车间） + 便携式四合一检测仪（用于下井作业） | 严格的密闭空间进入程序，与风机强联动。 |
| 锂电池储能电站 | 一氧化碳（CO）、氢气（H₂）、VOCs（电解液泄漏） | 防爆型探测器 + 极早期火灾探测系统 + 全淹没灭火系统联动 | 多参数融合判断，避免误报，确保灭火系统精准启动。 |
全面感知：覆盖各类有害气体，无死角监控。
快速响应：从“感知”到“处置”的秒级响应，抓住黄金处置时间。
主动预警：变被动响应为主动预警，将事故消灭在萌芽状态。
智能决策：数据驱动，为安全管理、工艺改进、应急演练提供科学依据。
合规可靠：符合国家《石油化工可燃气体和有毒气体检测报警设计标准》（GB 50493）等法规要求，系统稳定可靠。
总结：本方案构建的不仅是一套监测系统，更是一套完整的气体安全风险管理体系。它通过技术与管理的深度融合，为企业安全生产、环境保护和可持续发展提供了坚实保障。
